吊り金具:フック
ロッキングフック
BK ロッキングフック
![ロッキングフック BK](images/self-locking-hook-bk.webp)
使用荷重 1.2t~20.0t 対応
トリガーをロックすることによって掛け外れを防止することができ安全にご使用いただけます。
ラッチが外開きの為、太いワイヤーやベルトの掛け外しが容易に行なえます。
技術資料・CADデータ
ロッキングフックの特長
ロッキングフックは、建築・土木・生産工場など様々な現場で安全性が認められ、永年にわたりご使用頂いているフックです。
- 荷重がかかると必ずラッチ(外れ止め)がロックし、掛け外れを防ぐことができます。
- ラッチが外開きなので、太いワイヤーやベルトの掛け外しが容易に行なえます。
- ワイヤーの立ち上がりによるフックからの脱落が無く、安全にご使用頂けます。
ロッキングフックの使用手順
![ロッキングフックBKのトリガーを押す](images/bk_1.webp)
1. トリガーを押し下げます。
![ラッチが開いたままのBKフック](images/bk_2.webp)
2. ラッチを開けます。
![BKフックに荷重を掛ける](images/bk_3.webp)
3. スリングを掛けます。
![BKフックのロック機能](images/bk_4.webp)
4. 荷重がかかると必ずラッチがロックします。
OBK グリップラッチフック
![グリップラッチフック OBK](images/griplatch-hook-obk.webp)
使用荷重 1.2t~12.0t 対応
フック先端とラッチ先端がかみ合う形状で一体化しており、ラッチの横ブレを防ぎます。
過大荷重によりフックが伸びるとフックとラッチがかみ合わなくなる危険回避インジケーター付きフックです。
技術資料・CADデータ
BKL スイベルフック
![スイベルフック BKL](images/swivel-hook-bkl.webp)
使用荷重 1.2t~10.0t 対応
スイベル付のロッキングフックです。
スラストワッシャーにより滑らかな回転が得られ、荷重が掛かるまでにチェーンスリングやベルトスリングのねじれを取り、スリングの痛みを防ぎます。
荷重が掛かるとより戻しにより回転力が発生するワイヤースリングと併用する場合は、
荷重が掛かった状態でもスムーズな回転が得られる ベアリング入りスイベルフック BKLK をご使用ください。
技術資料・CADデータ
BKLK ベアリングスイベルフック
![ベアリングスイベルフック BKLK](images/swivel-hook-bklk.webp)
使用荷重 1.2t~17.0t 対応
ボールベアリング内蔵のロッキングフックです。
荷重がかかった状態でもスムーズな回転が得られ、作業範囲を大幅に拡大します。
技術資料・CADデータ
LBK グリップラッチスイベルフック
![グリップラッチスイベルフック LBK](images/swivel-hook-lbk.webp)
使用荷重 2.0t~8.0t 対応
スイベル付きのロッキングフックです。
フック部分とラッチ部分がかみ合う形状で一体化しており、ラッチの横ブレを防ぎ、安全性が高められています。
過大荷重によりフックが伸びると、フックとラッチがかみ合わなくなる危険回避インジケータ付です。
荷重が掛かるとより戻しにより回転力が発生するワイヤースリングと併用する場合は、
荷重が掛かった状態でもスムーズな回転が得られる ベアリング入りスイベルフック LKBK をご使用ください。
技術資料・CADデータ
LKBK ベアリング入りグリップラッチスイベルフック
![ベアリング入りグリップラッチスイベルフック LKBK](images/swivel-hook-lkbk.webp)
使用荷重 2.0t~8.0t 対応
ボールベアリングスイベル付のロッキングフックです。
過大荷重によりフックが伸びるとフックとラッチがかみ合わなくなる危険回避インジケーター付です。
荷重がかかった状態でもスイベルが回転するため、作業範囲を大幅に拡大します。
技術資料・CADデータ
GBK グリップラッチフック
![グリップラッチフック GBK](images/griplatch-hook-gbk.webp)
使用荷重 1.1t~8.0t 対応
フック部分とラッチ部分がかみ合う形状で一体化しており、ラッチの横ブレを防ぎ、安全性が高められています。
過大荷重によりフックが伸びると、フックとラッチがかみ合わなくなる危険回避インジケーター付です。
KLAチェーン に直接取り付けて使用します。
技術資料・CADデータ
BMS ビッグマウススイベルフック
![ビッグマウススイベルフック BMS](images/bigmouth-hook-bms.webp)
使用荷重 3.0t 対応
敷鉄板の穴に掛けやすい形状で、回転機能によりワイヤーやチェーンのねじれを防止します。
荷重が掛った状態でもスムーズな回転が得られる為、敷鉄板の位置決めができます。

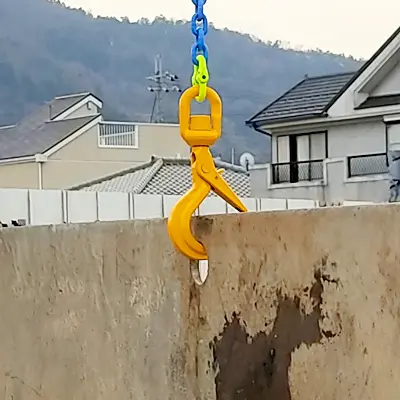

![ビッグマウススイベルフックBMSでの敷鉄板吊り](images/bigmouth-hook-bms-use.webp)
技術資料・CADデータ
BKT ストレートフック
![ストレートフック BKT](images/shank-hook-bkt.webp)
使用荷重 1.2t~5.3t 対応
天井クレーンのブロックやチェーンブロックに直接連結してご使用いただけるフックです。
シャンク部分を現在ご使用中のブロックにあわせて機械加工を施し、使用します。
当社にて機械加工まで承ります。
技術資料・CADデータ
スリングフック
EKN スリングフック
![スリングフック EKN](images/sling-hook-ekn.webp)
使用荷重 1.2t~32.0t 対応
肉厚3mm~5mmの堅牢なスプリングラッチを備えた開口部の広いスリングフックです。
豊富な種類を取りそろえています。
技術資料・CADデータ
LKNK ベアリングスイベルフック
![ベアリングスイベルフックLKNK](images/swivel-hook-lknk.webp)
使用荷重 2.0t~8.0t 対応
ボールベアリングが内蔵されたフックです。
荷重のかかった状態でもスムーズな回転が得られ、幅広い用途にご使用いただけます。
技術資料・CADデータ
OKE ファンドリーフック
EGKNA スリングフック
CL シングルロック
![シングルロック CL](images/choke-hook-cl.webp)
使用荷重 1.1t~8.0t 対応
絞り込み吊り用のチョークフックとして、またバスケット吊り用、マスターリンクと接続するカップリングとしてご使用いただけます。
チェーン2本用には、接続金具 CLD をお使いください。
技術資料・CADデータ
GGA グラブフック
![グラブフック GGA](images/grab-hook-gga.webp)
使用荷重 1.1t~12.8t 対応
クレビス型のグラブフックです。長さ調整、バスケット吊りに使用します。
チェーンとの組み合せの場合、使用荷重は下表の80%となります。
ロックピン付タイプは、グラブフック GGAL をご参照ください。
技術資料・CADデータ
GGAL ロックピン付グラブフック
![ロックピン付グラブフック GGAL](images/grab-hook-ggal.webp)
使用荷重 2.0t~8.0t 対応
チェーン外れ防止のロックピン付グラブフックです。長さ調整、バスケット吊りに使用します。
チェーンとの組み合せの場合、使用荷重は下表の80%となります。
技術資料・CADデータ
RH ソフトスリング専用フック
![ソフトスリング専用フック RH](images/sling-hook-rh.webp)
使用荷重 0.8t~2.4t 対応
ソフトスリングに簡単に取り付け、取り外しできるスリングフックです。
チョーク吊りの際、クレーンからソフトスリングを外して目通しする必要がなく、ワンタッチで作業が可能。

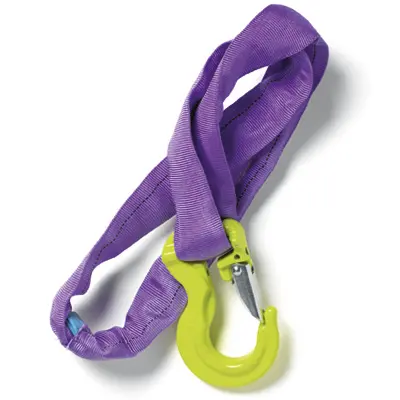

![ソフトスリング専用フックRHをベルトスリングとの組み合わせ例](images/sling-hook-rh-use.webp)
