チェーンスリング 標準セット

標準スリング全長1.5m、安全係数5以上
使用可能雰囲気温度-40℃~200℃以内
※チェーンの長さはお客様のご要望の長さに変更できます。

記号 MG1 MG2
組み合せ例 チェーンスリングセット MG1-EGKNA チェーンスリングセット MG2-EGKNA
部材
マスター
リンク
MG 1個
MGマスターリンク
MGD 1個
MGDマスターリンク
チェーン KLA 1本
KLAチェーン1本
KLA 2本
KLAチェーン2本
フック フックは下記の8種類からお選びいただけます。
アイタイプ
(GAカップリングでチェーンに接続)GAカップリング
BK BKL
BKロッキングフック BKLスイベルフック
EKN OKE
EKNスリングフック OKEファンドリーフック
BMS
BMSビッグマウススイベルフック
クレビスタイプ
(チェーンに直接接続)
GBK EGKNA
GBKグリップラッチフック EGKNAスリングフック
GGA
GGAグラブフック

長さ調整機能付セット

標準スリング全長1.5m、安全係数5以上
使用可能雰囲気温度-40℃~200℃以内
※チェーンの長さはお客様のご要望の長さに変更できます。

記号 TG1 TG2
組み合せ例 チェーンスリングセットTG1-EGKNA チェーンスリングセットTG2-EGKNA
部材
マスター
リンク
MFA 1個
MfAマスターリンク
接続金具 CG 1個
CGカップリング
CGD 1個
CGDカップリング
チェーン KLA 1本
KLAチェーン1本
KLA 2本
KLAチェーン2本
フック フックは下記の7種類からお選びいただけます。
アイタイプ
(GAカップリングでチェーンに接続)GAカップリング
BK BKL
BKロッキングフック BKLスイベルフック
OKE
OKEファンドリーフック
クレビスタイプ
(チェーンに直接接続)
GBK EGKNA
GBK グリップラッチフック EGKNA スリングフック
CL GGA
CL シングルロック GGA グラブフック

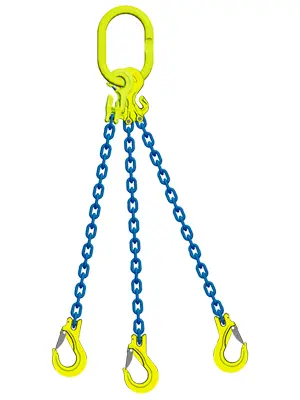

記号 TG3 TG4
組み合せ例 チェーンスリングセットTG3-EGKNA チェーンスリングセットTG4-EGKNA
部材
マスター
リンク
MFA 1個

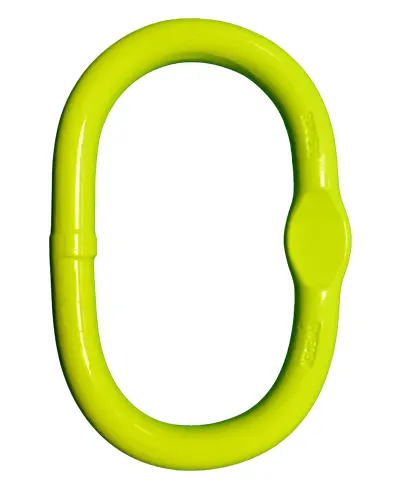

MfAマスターリンク
接続金具 CG 1個、CGD 1個
CG カップリングCGD カップリング
CGD 2個
CGD カップリングCGD カップリング
チェーン KLA 3本
KLAチェーン3本
KLA 4本
KLAチェーン4本
フック フックは下記の7種類からお選びいただけます。
アイタイプ
(GAカップリングでチェーンに接続)GAカップリング
BK BKL
BK ロッキングフック BKL スイベルフック
OKE
OKE ファンドリーフック
クレビスタイプ
(チェーンに直接接続)
GBK EGKNA
GBK グリップラッチフック EGKNA スリングフック
CL GGA
CL シングルロック GGA グラブフック

スリングセット

標準スリング全長1.5m、安全係数5以上
使用可能雰囲気温度-40℃~200℃以内
※チェーンの長さはお客様のご要望の長さに変更できます。

記号 TA1 TA2
組み合せ例 チェーンスリングセットTA1-EGKNA チェーンスリングセットTA2-EGKNA
部材
マスター
リンク
MFA 1個
MfAマスターリンク
接続金具 GA 1個
GAカップリング
GA 2個
GAカップリングGAカップリング
チェーン KLA 1本
KLAチェーン1本
KLA 2本
KLAチェーン2本
フック フックは下記の8種類からお選びいただけます。
アイタイプ
(GAカップリングでチェーンに接続)GAカップリング
BK BKL
BKロッキングフック BKLスイベルフック
OKE BMS
OKEファンドリーフック BMSビッグマウススイベルフック
クレビスタイプ
(チェーンに直接接続)
GBK EGKNA
GBKグリップラッチフック EGKNAスリングフック
CL GGA
CLシングルロック GGAグラブフック

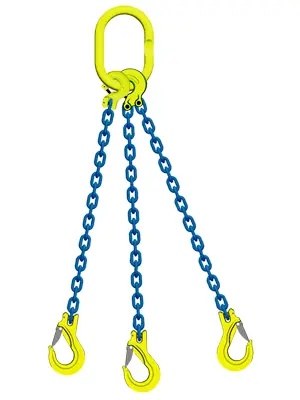

記号 TL3 TL4
組み合せ例 チェーンスリングセットTL3-EGKNA チェーンスリングセットTL4-EGKNA
部材
マスター
リンク
MFA 1個
MfAマスターリンク
接続金具 CL 1個、
CLD 1個
CLカップリングCLDカップリング
CLD 2個
CLDカップリングCLDカップリング
チェーン KLA 3本
KLAチェーン3本
KLA 4本
KLAチェーン4本
フック フックは下記の7種類からお選びいただけます。
アイタイプ
(GAカップリングでチェーンに接続)GAカップリング
BK BKL
BK ロッキングフック BKL スイベルフック
OKE
OKE ファンドリーフック
クレビスタイプ
(チェーンに直接接続)
GBK EGKNA
GBK グリップラッチフック EGKNA スリングフック
CL GGA
CL シングルロック GGA グラブフック

吊り方による使用荷重限度一覧表(安全係数5以上)

吊り方により使用荷重は異なりますので、チェーンスリングをご使用の前に下表をご参照ください。

※下表はチェーンの使用荷重限度です。金具の組み合せにより、使用荷重が変わりますのでご注意ください。

吊り方 1本吊り 2本吊り
吊り角度α - 60度 90度 120度
モード係数M 1.0 1.7 1.4 1.0
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 1.1 1.9 1.5 1.1
KLA-8 2.0 3.4 2.8 2.0
KLA-10 3.2 5.5 4.5 3.2
KLA-13 5.2 9.0 7.3 5.2
KLA-16 8.0 13.8 11.3 8.0
KLA-20 12.8 22.1 18.1 12.8
吊り方 3・4本吊り
吊り角度α 60度 90度 120度
モード係数M 2.6 2.1 1.5
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 2.8 2.3 1.6
KLA-8 5.1 4.2 3.0
KLA-10 8.3 6.7 4.8
KLA-13 13.5 11.0 7.8
KLA-16 20.7 16.9 12.0
KLA-20 33.2 27.1 19.2
吊り方 1本チョーク吊り 2本チョーク吊り
吊り角度α - 60度 90度 120度
モード係数M 0.8 1.4 1.1 0.8
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 0.8 1.5 1.2 0.8
KLA-8 1.6 2.7 2.2 1.6
KLA-10 2.5 4.4 3.6 2.5
KLA-13 4.1 7.2 5.8 4.1
KLA-16 6.4 11.0 9.0 6.4
KLA-20 10.2 17.7 14.4 10.2
吊り方 1本2点バスケット吊り 2本4点バスケット吊り
吊り角度α 60度 90度 120度 60度 90度 120度
モード係数M 1.4 1.1 0.8 2.1 1.7 1.2
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 1.5 1.2 0.8 2.2 1.8 1.3
KLA-8 2.7 2.2 1.6 4.1 3.3 2.4
KLA-10 4.4 3.6 2.5 6.6 5.4 3.8
KLA-13 7.2 5.8 4.1 10.8 8.8 6.2
KLA-16 11.0 9.0 6.4 16.6 13.5 9.6
KLA-20 17.7 14.4 10.2 26.6 21.7 15.3
