マーテックの『バランスマスター』で偏荷重物を水平に吊り上げることができます。

チェーンスリングセット
『バランスマスター』(Balance Master)

吊り荷の重心を自動で見つけます!

マーテック開発の『バランスマスター』は、自動で吊り荷の重心を探し、チェーンをロックします。荷をバランス良く吊り上げられます。

偏荷重物の吊り作業におすすめです。

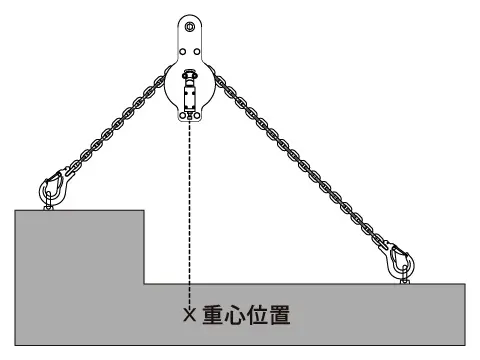

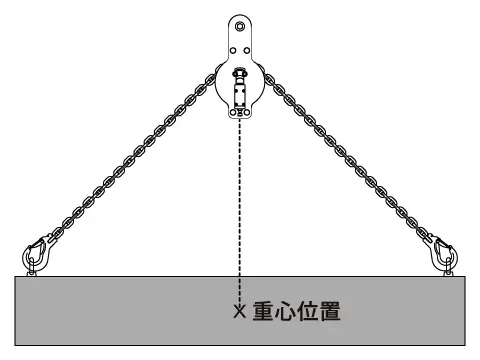

バランスマスターは吊り荷の重心を自動で見つけます。

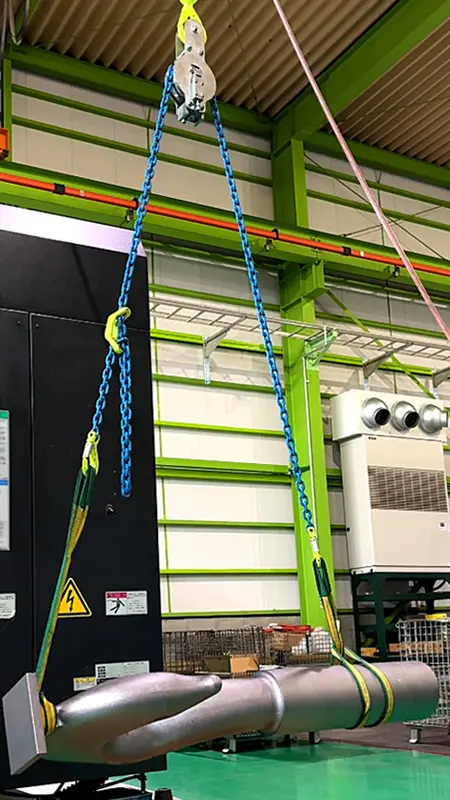

バランスマスターで偏荷重物を吊り上げます。

特長と利点

  • 吊り上げるだけで、自動で吊り荷の重心を探し、偏荷重物を水平に吊り上げることができます。
  • ロック機能により、チェーンの位置を固定し、チェーンが滑らない安全設計です。
  • 偏荷重物ごとの専用スリングが不要となり、スリングの本数を減らすことができます。
  • 簡単なクレーン操作でバランスを取り、作業効率UPと安全作業に寄与致します。
  • 安全係数は5倍以上です。
  • 特許申請中
  • 標準セットの2種類を用意しています。
→ チラシダウンロード

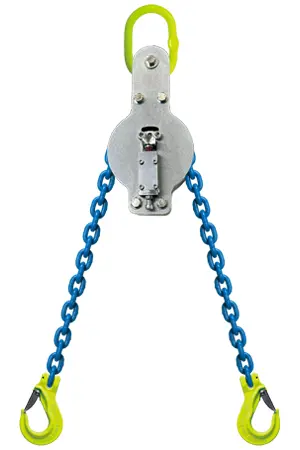

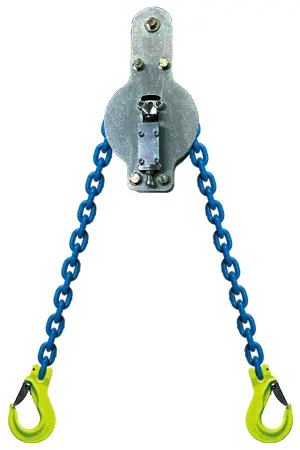

チェーンスリングセット『バランスマスター』

標準セット CBM-EGKNA-8

デモ機を用意して、実演をいたします

是非ご相談下さい。

→ お問い合わせ

セット内容

標準チェーンサイズ8mm
標準チェーン長さ4m、安全係数5以上
使用可能雰囲気温度 -30℃~80℃以内
※チェーン長は、変更可能です。
※チェーン長で表示しており、揚程ではありません。

記号 CBM-EGKNA-8 CBM-GBK-8
バランス
マスター
CBM型
CBM-2 1台

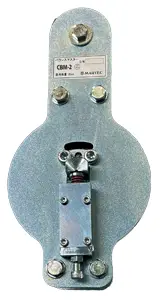

バランスマスターCBM-2
チェーン KLA 1本
KLAチェーン1本
フック スリングフック
EGKNA 2個
EGKNA スリングフック
グリップラッチフック
GBK 2個
GBK グリップラッチフック

バランスマスターCBMの仕様と注意事項

主な仕様

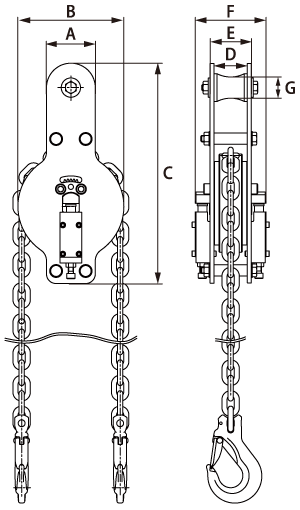

バランスマスターの寸法図
名称 使用荷重 (t) チェーン線径 (mm) セット総質量 (kg)
CBM-EGKNA-8 2.0 8 15.6
CBM-GBK-8 2.0 8 16.2
寸法 (mm)
名称 A B C D E F G
CBM-EGKNA-8 76 165 343 52 64 110 33
CBM-GBK-8 76 165 343 52 64 110 33

注意事項

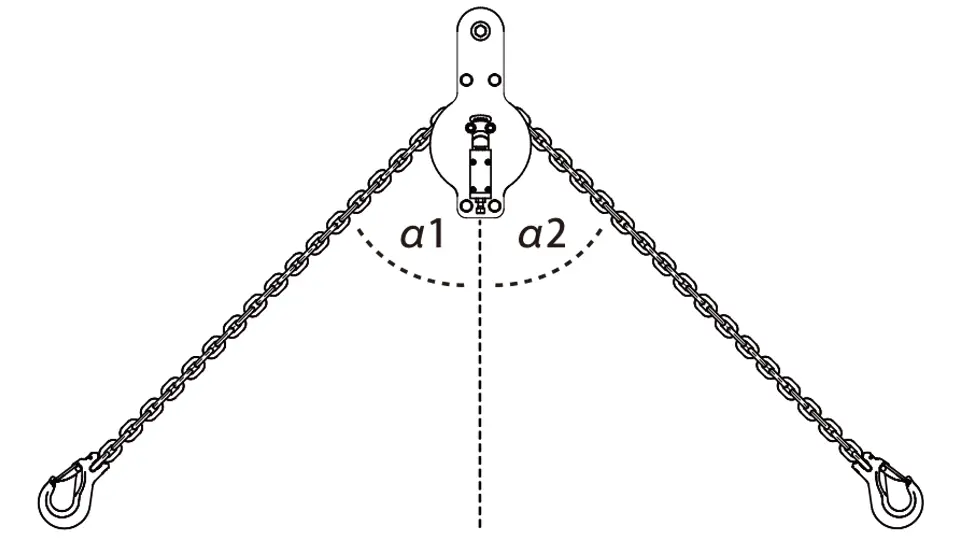

バランスマスターの使用可能の吊り角度
  • 最大使用吊り角度 α1 + α2 は 90° です。
  • 吊り角度 α1、または α2 は 60° を超えてはいけません。

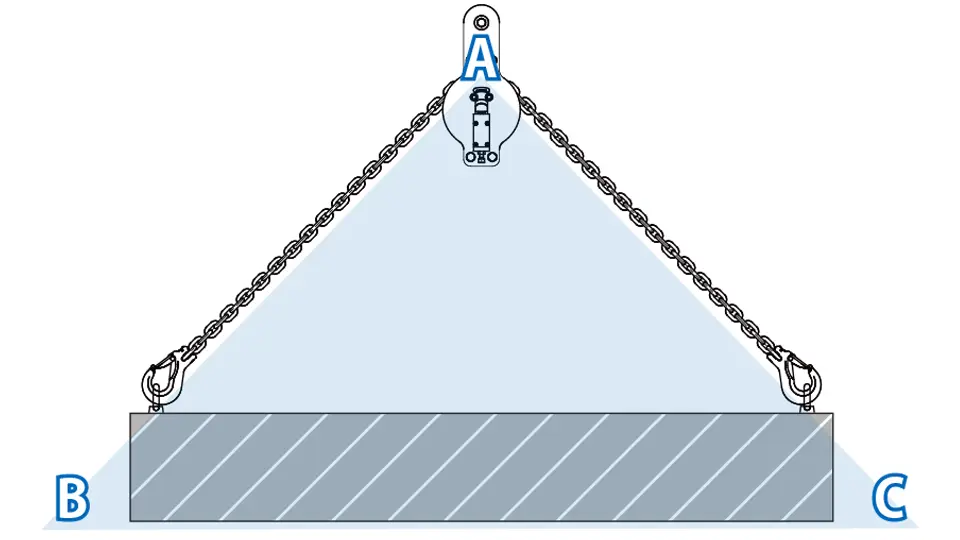

バランスマスターの適合な重心位置範囲
  • 吊り上げる前に、荷の重心が上図 A B C の範囲以内に位置することを確かめてください。
