自在形アイボルトフレノリンクボルトを使用して金型を移動します。

自在形アイボルト
フレノ・リンクボルト(FRENO LINKBOLT)

マーテックの自在形アイボルト「フレノリンクボルト」

『フレノリンクボルト』は…

取付面に対して 180度 起倒、取付軸に対して 360度 自由に回転する、強力、強靭なアイボルトです。
ボルトを対象物に対して規定のトルクで締め付けた上で、どの方向からでも安全に吊り上げることができます。

フレノリンクボルトの回転範囲

*上記範囲で使用可能です。

従来のアイボルトでは危険の伴った重量物の引き起こし作業にも安心してご使用いただける、全方向型アイボルトで、全方向安全係数 5以上 です。

フレノリンクボルトは、13種類があり、お客様の用途に応じて選んでいただけます。

↓ 商品選定→ カタログダウンロード

☞ 主な使用用途

  • 大型樹脂成形用金型の移動、反転(バンパー、インパネ、ドアトリムなど)
  • アルミダイキャスト用金型の移動、反転(エンジンブロック、ヘッドカバーなど)

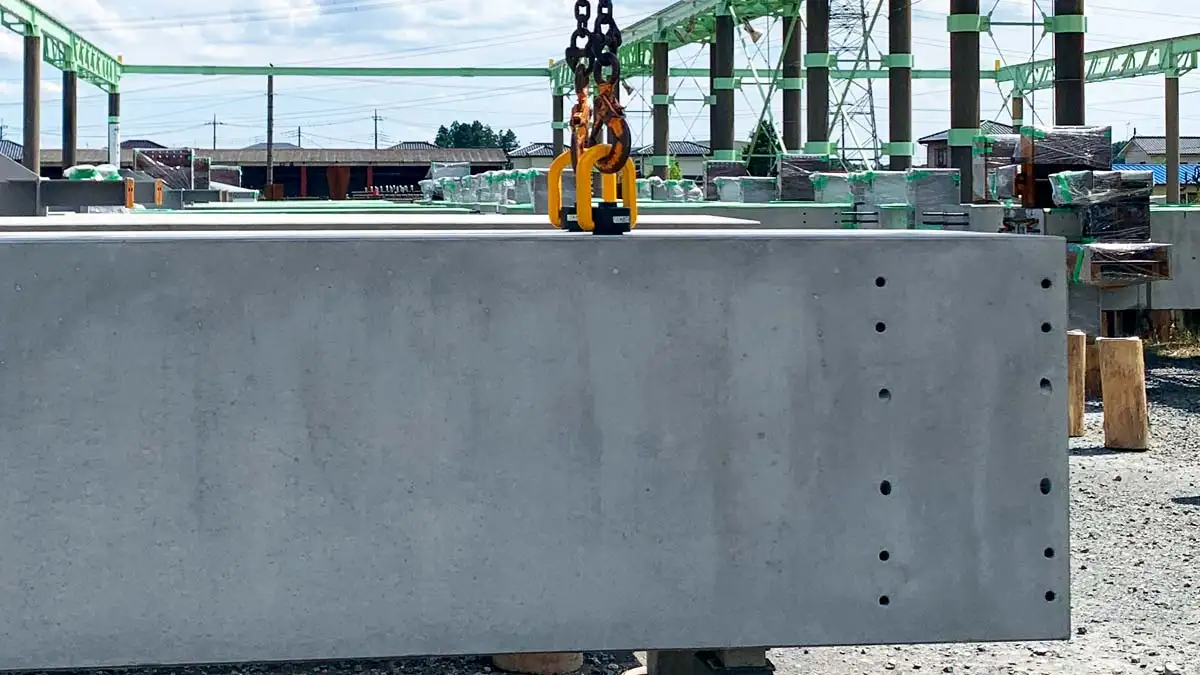

  • コンクリートPC(床スラブ、柱、梁、手すりなど)の設置
  • 地下鉄工事の天井の吊りピースとして、構内での設備、機械の移動、設置
  • トンネル工事用シールドマシンの坑内への搬入
  • 鉄骨の設置
  • 工作機械の搬入、メンテナンス
  • 風力発電用風車のナセル、タワー、装置の移動、設置
  • エンジンの組み立て、部品の移動
  • 食品衛生関連、 クリーンルーム等での吊り作業(無電解ニッケルメッキ特殊仕様品)

▷動画・❏ギャラリー

フレノリンクボルト 紹介動画(YouTube)

☞ マーテックの YouTubeチャンネル もご覧ください。

フレノリンクボルトの選定方法

① 特長で選ぶ

フレノリンクボルトA型(強力コンパクトタイプ)
フレノリンクボルトA型メートル並目
A型
メートル並目
フレノリンクボルトA型ロングボルト
A型
ロングボルト
フレノリンクボルトA型細目
A型
細目
フレノリンクボルトA型インチウィット
A型
インチウィット
フレノリンクボルトA型インチユニファイ
A型
インチユニファイ
フレノリンクボルトA無給油ワッシャー入り
A型
無給油ワッシャー入り
フレノリンクボルトA型ベアリング入り
A型
ベアリング入り
フレノリンクボルトA型六角穴付きボルト
A型
六角穴付きボルト
フレノリンクボルトA型座付ワッシャー
A型
座付ワッシャー
フレノリンクボルトA型広角揺動
A型
広角揺動
フレノリンクボルトA型無電解ニッケルメッキ仕様
A型
無電解ニッケルメッキ仕様
(A型メートル並目の特集仕様)
フレノリンクボルトB型(JISアイボルト対応タイプ)
フレノリンクボルトB型
B型
フレノリンクボルトC型(溶接タイプ)
フレノリンクボルトC型
C型

特殊仕様も対応可能です。

無電解ニッケルメッキ仕様、金具の組込み等に関してご相談ください。

→ お問い合わせ

② ねじ径で選ぶ

種類 ねじ径
M8 M10 M12 M14 M16
A型
メートル並目
A-8 A-10 A-12 A-14 A-16
A型
ロングボルト
※※ ※※ ※※ ※※ A-16 N34
A-16 N39
A-16 N49
A-16 N69
A型
細目
A-8 P1 A-10 P1.25 A-12 P1.25 A-14 P1.5 A-16 P1.5
A型
無給油ワッシャー
- - A-12W - A-16W
A型
ベアリング入り
- - A-12S - A-16S
A型
六角穴付ボルト
A-8E A-10E A-12E - A-16E
A型
座付ワッシャー
- - - - A-16H
A型
広角揺動
- - - - A-16K
A型
無電解ニッケルメッキ仕様
A-8 ELP A-10 ELP A-12 ELP A-14 ELP A-16 ELP
※納期をご確認ください。 ※※お問い合わせください。
種類 ねじ径
M18 M20 M22 M24 M27
A型
メートル並目
A-18 A-20 A-22 A-24 A-27
A型
ロングボルト
※※ A-20 N42
A-20 N47
A-20 N57
A-20 N67
※※ A-24 N47
A-24 N67
A-24 N87
※※
A型
細目
A-18 P1.5 A-20 P1.5 A-22 P1.5 A-24 P2 A-27 P2
A型
無給油ワッシャー
- A-20W - A-24W -
A型
ベアリング入り
- A-20S - A-24S -
A型
六角穴付ボルト
- A-20E - A-24E -
A型
座付ワッシャー
- A-20H - A-24H -
A型
広角揺動
- A-20K - A-24K -
A型
無電解ニッケルメッキ仕様
A-18 ELP A-20 ELP A-22 ELP A-24 ELP A-27 ELP
B型 - - - B-24 -
※納期をご確認ください。 ※※お問い合わせください。
種類 ねじ径
M30 M33 M36 M42 M48
A型
メートル並目
A-30 A-33 A-36 A-42 A-48
A-48L
A型
ロングボルト
※※ ※※ ※※ ※※ ※※
A型
細目
A-30 P2 A-33 P2 A-36 P3 - -
A型
無給油ワッシャー
A-30W - - - -
A型
ベアリング入り
A-30S - A-36S A-42S A-48S
A型
六角穴付ボルト
A-30E - A-36E - -
A型
無電解ニッケルメッキ仕様
A-30 ELP A-33 ELP A-36 ELP A-42 ELP A-48 ELP
A-48L ELP
B型 B-30 - B-36 B-42 B-48
※納期をご確認ください。 ※※お問い合わせください。
種類 ねじ径
M64 M80 M100
B型 B-64
BB-64
MB-64
B-80
MB-80
B-100
MB-100
※納期をご確認ください。
種類 ねじ径
W3/8 W1/2 W5/8
A型
インチウィット
A-W3/8 A-W1/2 A-W5/8
種類 ねじ径
W3/4 W7/8 W1
A型
インチウィット
A-W3/4 A-W7/8 A-W1
種類 ねじ径
W1 1/4 W1 1/2 W2
A型
インチウィット
A-W1 1/4 A-W1 1/2 A-W2
種類 ねじ径
3/8-16UNC 1/2-13UN 5/8-11UNC
A型
インチユニファイ
A-3/8-16UNC A-1/2-13UNC A-5/8-11UNC
種類 ねじ径
3/4-10UNC 7/8-9UNC 1-8UNC
A型
インチユニファイ
A-3/4-10UNC A-7/8-9UNC A-1-8UNC
種類 ねじ径
1 1/4-7UNC 1 1/2-6UNC 2-4.5UNC
A型
インチユニファイ
A-1 1/4-7UNC A-1 1/2-6UNC A-2-4.5UNC

③ 使用荷重で選ぶ

種類 使用荷重
0.3t 0.35t 0.5t 0.8t
A型
メートル並目
A-8 - A-10 A-12
A型
ロングボルト
※※ - ※※ ※※
A型
細目
A-8 P1 - A-10 P1.25 A-12 P1.25
A型
インチウィット
- A-W3/8 - A-W1/2
A型
インチユニファイ
- A-3/8-16UNC - A-1/2-13UNC
A型
無給油ワッシャー
- - - A-12W
A型
ベアリング入り
- - - A-12S
A型
六角穴付ボルト
A-8E - A-10E A-12E
A型
無電解ニッケルメッキ仕様
A-8 ELP - A-10 ELP A-12 ELP
C型 - - C-10 -
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
0.95t 1.2t 1.4t 1.5t
A型
メートル並目
- A-14 - -
A型
ロングボルト
- ※※ - -
A型
細目
- A-14 P1.5 - -
A型
インチウィット
- - A-W5/8 -
A型
インチユニファイ
- - A-5/8-11UNC -
A型
ベアリング入り
- - A-16S -
A型
座付ワッシャー
- - A-16H -
A型
無電解ニッケルメッキ仕様
- A-14 ELP - -
B型 B-24 - - B-30
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
1.6t 2.2t 2.3t 2.6t 2.8t
A型
メートル並目
A-16 - A-18 - A-20
A型
ロングボルト
A-16 N34
A-16 N39
A-16 N49
A-16 N69
- ※※ - A-20 N42
A-20 N47
A-20 N57
A-20 N67
A型
細目
A-16 P1.5 - A-18 P1.5 - A-20 P1.5
A型
インチウィット
- A-W3/4 - - -
A型
インチユニファイ
- A-3/4-10UNC - - -
A型
無給油ワッシャー
A-16W - - - A-20W
A型
ベアリング入り
- - - A-20S -
A型
六角穴付ボルト
A-16E - - - A-20E
A型
座付ワッシャー
- - - - A-20H
A型
広角揺動
A-16K - - - A-20K
A型
無電解ニッケルメッキ仕様
A-16 ELP - A-18 ELP - A-20 ELP
B型 - - B-36 - -
C型 C-16 - - - -
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
3.0t 3.1t 3.4t 3.7t
A型
メートル並目
- A-22 - A-24
A型
ロングボルト
- ※※ - A-24 N47
A-24 N67
A-24 N87
A型
細目
- A-22 P1.5 - A-24 P2
A型
インチウィット
A-W7/8 - - A-W1
A型
インチユニファイ
A-7/8-9UNC - - A-1-8UNC
A型
無給油ワッシャー
- - - A-24W
A型
ベアリング入り
- - - A-24S
A型
六角穴付ボルト
- - - A-24E
A型
座付ワッシャー
- - - A-24H
A型
広角揺動
- - - A-24K
A型
無電解ニッケルメッキ仕様
- A-22 ELP - A-24 ELP
B型 - - B-42 -
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
4.0t 4.3t 5.0t 6.0t
A型
メートル並目
- - A-27 -
A型
ロングボルト
- - ※※ -
A型
細目
- - A-27 P2 -
A型
インチウィット
- - - A-W1 1/4
A型
インチユニファイ
- - - A-1 1/4-7UNC
A型
ベアリング入り
- - - A-30S
A型
無電解ニッケルメッキ仕様
- - A-27 ELP -
B型 - B-48 - -
C型 C-24 - - -
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
6.3t 7.0t 7.5t 8.0t
A型
メートル並目
A-30 A-33 - A-36
A型
ロングボルト
※※ ※※ - ※※
A型
細目
A-30 P2 A-33 P2 - A-36 P3
A型
インチウィット
- - - A-W1 1/2
A型
インチユニファイ
- - - A-1 1/2-6UNC
A型
無給油ワッシャー
A-30W - - -
A型
ベアリング入り
- - A-36S -
A型
六角穴付ボルト
A-30E - - A-36E
A型
無電解ニッケルメッキ仕様
A-30 ELP A-33 ELP - A-36 ELP
C型 - - - C-36
※納期をご確認ください。 ※※お問い合わせください。
種類 使用荷重
9.0t 10.0t 12.0t 15.0t 20.0t
A型
メートル並目
- A-42 A-48 A-48L -
A型
ロングボルト
- ※※ ※※ ※※ -
A型
インチウィット
- - A-W2 - -
A型
インチユニファイ
- - A-2-4.5UNC - -
A型
ベアリング入り
- A-42S A-48S - -
A型
無電解ニッケルメッキ仕様
- A-42 ELP A-48 ELP A-48L ELP -
B型 B-64 - - BB-64
B-80
B-100
MB-64
MB-80
MB-100
※納期をご確認ください。 ※※お問い合わせください。

④吊り方による使用荷重限度

吊り方により使用荷重は異なりますので、フレノリンクボルトをご使用の前に『吊り方による使用荷重限度一覧表』をご参照ください。

フレノリンクボルトの点検方法について

点検治具 FRT を使用(別売り)

H寸法(アイ本体頂点部の摩耗)

フレノリンクボルトのH寸法点検

治具をリンクに挟み込んで測定します。
「NG」までリンクが入ればNGです。摩耗限度を超えています。

B寸法(アイ本体幅の伸び・変形)

フレノリンクボルトのB寸法点検

治具をアイ本体の幅方向に挿入して測定します。短い方が通り、長い方で止まればOK です。
短い方が通らない又は、長い方が通ればNGです。リンクが変形限度を超えています。
